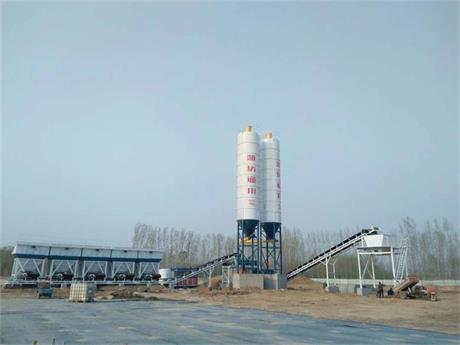

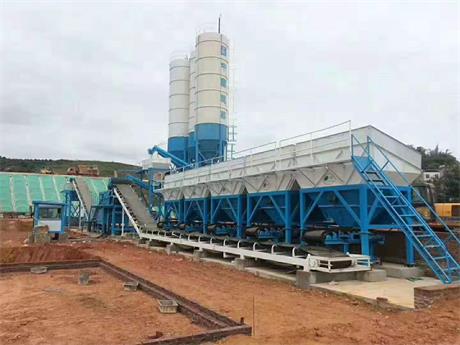

穩定土拌和站結構介紹:
該站主要由砂石骨料配料系統、供水系統、攪拌系統、粉料配料系統、成品料輸送機、成品料儲料倉、氣路系統、電控系統等部件組成。
（一）骨料配料系統: 骨料配料系統由骨料儲料倉、皮帶機組成；積木式料倉全部采用銷軸連接，拆卸方便、安裝快捷、運輸機動靈活；變頻調速皮帶機，能實現無級調速。
（二）攪拌系統：主機采用小截面加長型雙臥軸強制式攪拌機。保證足夠長的凈拌時間，能使混合料攪拌更均勻, 攪拌能力強,生產率高。整個攪拌系統的潤滑采用集中潤滑，以保證軸承和浮動油封始終保持優秀工作狀態。雙臥軸強制式無襯板攪拌機大限度地加大了攪拌葉片和殼體之間的間隙，攪拌機工作時，在該間隙中通常會形成一層不移動的混合料層，此混合料層停留在殼體上起到了襯板的作用，保護著殼體不受磨損，同時也減輕了攪拌葉片的磨損。攪拌機襯板及攪拌葉片都由特殊的材料制成。軸端密封采用先進的德國技術，在確保潤滑油充足的情況下，密封壽命是其他壽命的3倍左右，而且軸端密封與軸承完全分開，泥、砂很難進入軸承，極大的提高了主機的使用壽命；軸端密封更換快捷方便，維修時間是其它密封的1/4。
（三）集料、成品料輸送系統：集料、成品料輸送采用小傾角皮帶機，高質量的膠帶，結構緊湊，運行平穩、可靠，不易跑偏，有效地提高皮帶使用壽命。
（四）粉料配料系統：粉料配料由水泥倉、螺旋電子秤、螺旋輸送機組成。
（五）成品料儲料系統：成品料儲料系統采用氣動雙開門結構，設有防離析裝置，儲料斗容量大，卸料迅速。
（六）電氣控制系統：控制系統有手動、自動選擇，操作方便，可靠性好。各部件的操作運轉在控制臺上集中控制，整套設備只需配備一名操作工主要電器元件均采購于國內知名廠家，充分保證了產品質量。
穩定土拌和站產品由配料系統、物料輸送系統、攪拌系統、水泥輸送系統、氣路系統、儲料倉、電氣系統和操作室等部件所組成。主要用于公路、鐵路、城市道路、機場、運動場，水利等基層材料施工需要。具有很好的發展前景。
穩定土拌和站構造特點：
1、攪拌有效長度大，雙電機驅動，動力強勁效率高，大容量，低充盈率，攪拌葉片加長加密拌和物料更均勻，避免離析的發生，較其他同規格產品，生產量均超過額定值50t以上（以其他廠家大部分產品為例，其產量多低于額定值)，外置軸承座，穩定性、密封性極佳，極大的降低了保養工作量，且產品壽命成倍增加。
2、采用先進的電腦變頻電控技術，知名品牌變頻器，微機自動化控制，可靠穩定的計量系統，工作壽命長，使用可靠；具有手動、自動兩種控制功能且可互相切換。皮帶秤配料精度高，計量范圍寬，計量平穩。
3、氣動控制系統采用大直徑重型氣缸可靠性強，確保長期運行。
4、采用大功率雙臥軸無襯板攪拌機生產能力大，效率高，維修方便。
5、整體結構集中布置，占地面積小�？刹疬w式結構，能迅速地分塊、轉場、組裝運輸、安裝等特點。
800型穩定土拌和站設備參數:
800型穩定土拌和站是我廠為適應高等級公路、城市道路、機場、碼頭、運動場等基層材料施工需要，采用國內外先進技術研制生產的專用拌和設備。它可使用生石灰、熟石灰（含水量在10-15%）、土、沙石、粉煤灰、水泥等為原料，生產水泥穩定沙礫、灰土穩定基料、可壓混凝土等基層物料。它生產的基層物料配比準確，拌和均勻，滿足工程施工要求。該設備性能優良、技術先進、結構合理、質量可靠、使用方便、易于維修、生產率高，是施工單位理想的基層物料拌和設備。
主要構成系統：
1、配料供給系統：分料斗、調速變頻計量皮帶機、皮帶輸送機。
2、水泥料供給系統：水泥倉（水泥斗）、調速變頻計量螺旋輸送機、螺旋電子稱輸送機。
3、自動供水系統：壓力罐、潛水泵、管道、減壓閥、水流量計、噴水器。
4、攪拌系統：電機減速機、雙臥軸連續式攪拌機。
5、儲料倉裝置系統：雙卸料儲料倉、斜皮帶機、空壓機。
6、電氣系統：操作控制柜、操作室。
7、計量控制系統：采用臺灣主機品牌電子傳感器、變頻調速，手動/全自動兩種形式。
穩定土拌和站設備是一種新型的碎石級配拌和設備，集中了集料，計量、輸送、攪拌、提升、儲存等多種工作。
穩定土拌和站設備主要由骨料給料系統、給水系統、攪拌系統、卸料系統與電控系統等五大部分組成。
該設備結構緊湊，計量準確、攪拌均勻，整體機動性能好。
攪拌機采用雙臥軸強制式攪拌機，效率高，噪音低，拌和均勻，葉片由特殊耐磨材料鑄造而成，使用壽命長。攪拌軸上的攪拌臂按特殊的規律分布，使攪拌機內的物料在強力翻轉的同時，還朝前運動，以達到連續生產的目的。為了清理、保養方便，我們?cè)跀嚢铏C(jī)底部設有排料口。
該設備采用集中電氣控制系統，亦稱配料控制系統，通過電磁調速電機精確控制骨料的均勻恒定供給。本控制系統能夠設定總產量和各種物料的配合比，比例系數等。配比準確，運行可靠，操作簡單,可手動和自動控制。具有異常狀態自動報警、緊急停車功能。電氣元件選用優質名牌產品，性能安全可靠。
濰坊通用機械穩定土拌和站參數性能特點:
1、積木式模塊化設計：安裝及轉移場地方便、快速，并可根據用戶需要進行不同組合和特殊配置。主要供貨模式有：骨料供料斗有四斗、五斗、六斗三種組合可供選配。粉料倉有單粉料倉和雙粉料倉兩種組合可供選配。卸料方式有：8、10方卸料倉。特殊裝置有：破拱裝置。(選配件)
2、主框架采用矩形管設計。結構合理，外形壯觀、氣派。
3、攪拌性能優越：采用雙臥軸強制式攪拌主機，高強度、大容量、無磨損。高鉻耐磨合金刀片，多刀片攪拌,迅速，能獲得優秀的攪拌質量。
4、骨料稱重為托輥稱重,計量穩定、波動小、精度高。
5、粉料稱重為螺旋秤結構。粉料一級計量采用特制的螺旋給料機，可提供非常均勻的料流,確保反饋控制所需的線性給料關系。
6、在線反饋控制：一級容積計量采用變頻調速控制，二級稱重計量采用皮帶秤或螺旋秤。稱重信號傳輸?shù)椒Q重儀表直接控制變頻器調節給料量。實現全自動在線反饋控制,可提供卓越的計量精度。
7、稱重儀表控制：采用稱重儀表工業控制器控制，可手動和自動程序操作，操作簡便，工作可靠。配料比例設定，調整精確、方便，整機配有安全報警緊急停車系統。
穩定土拌和站是我公司多年結合實際現場作業經驗，研制而成，廣泛用于修筑高等級公路、城鄉道路、機場跑道、鐵路等砂礫穩定層的連續生產拌制工作，也可用于灰土穩定層的生產及可壓實混凝土的生產拌和。產量200~700t/h，可拌合2~9種不同規格，不同品種的物料，它采用了先進的工業電腦控制系統，實現了骨料、水泥和水的自動配比，具有計量準確、可靠性好、攪拌均勻、操作方便、環保好、生產效率高等特點，特別適合大流量連續作業，是修筑高等級公路及鐵路必備的理想攪拌設備。
1 專用的粉料大口錐體、大口螺旋給料機避免以往葉輪給料機受潮易堵塞現象
2 骨料斗加寬�？芍苯佑�50型裝載機上料，而不會產生混料。
3 采用壓力信號和速度信號共同計量或純速度計量信號計量,操作簡單維修方便更不影響生產。
4 電腦調速，運行平穩可靠，減少故障發生，提高工作效率。
5 多種粉料供給形式可選擇：人工拆包水泥或散裝水泥均可
6 全微機控制系統，系統具有：關機、開機過程管理和狀態檢測功能，故障報警和過載報警及欠壓保護功能
7 單電機驅動減速機，大齒輪同步傳動，工作穩定可靠，耐沖擊振動，抗過載能力強，使用壽命長
8 為清理、保養方便，在攪拌機底部設置了排料口。
|
